外皮計算(標準計算ルート用計算書の使い方)基礎等のシート(基礎等

「土間床等の面積」「土間床等の外周⻑さと線熱貫流率」「基礎壁」の入力により、土間床等の面積と土間床等の外周部、基礎壁による熱損失を計算するシートです。

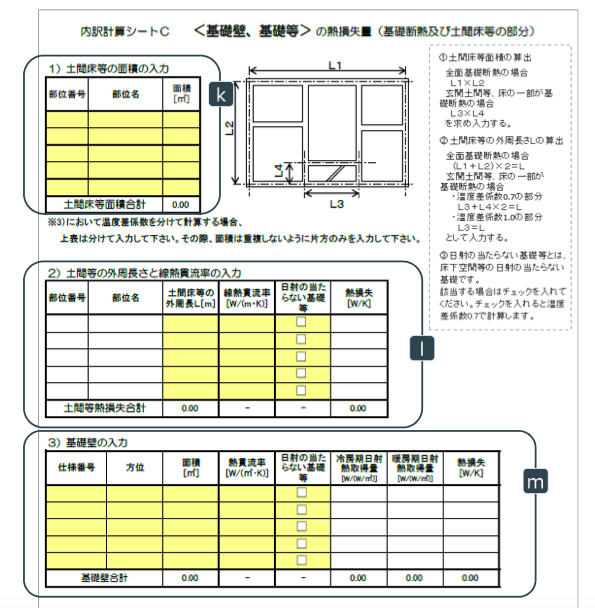

k 土間床部分の(基礎断熱部分)の面積を入力する部分です。
床断熱部分の床面積は、ここで入力しません。

I 土間床等の外周長さ(基礎断熱部分)と熱線貫流率を入力する部分です。

m 基礎壁につい入力する部分です。

C1)土間床等の面積の入力　土間床等の部分(基礎断熱部分)の面積を入力します。

n 図面のどの部分が計算されているかがわかるような任意の部位番号等の入力を行います。
C2)土間床等の外周長さと熱線貫流率の入力の部位番号・部位名に自動で引用されます。

o 計算をを行おうとする部位名を以下から選択します。
　▶基礎断熱
　▶玄関土間
　▶勝手口土間
　▶その他
※空白は不可
c2)土間床等の外周長さと熱線貫流率の入力の部位番号・部位名に自動で引用されます。

p 部位の部分の面積(m2)を入力します。

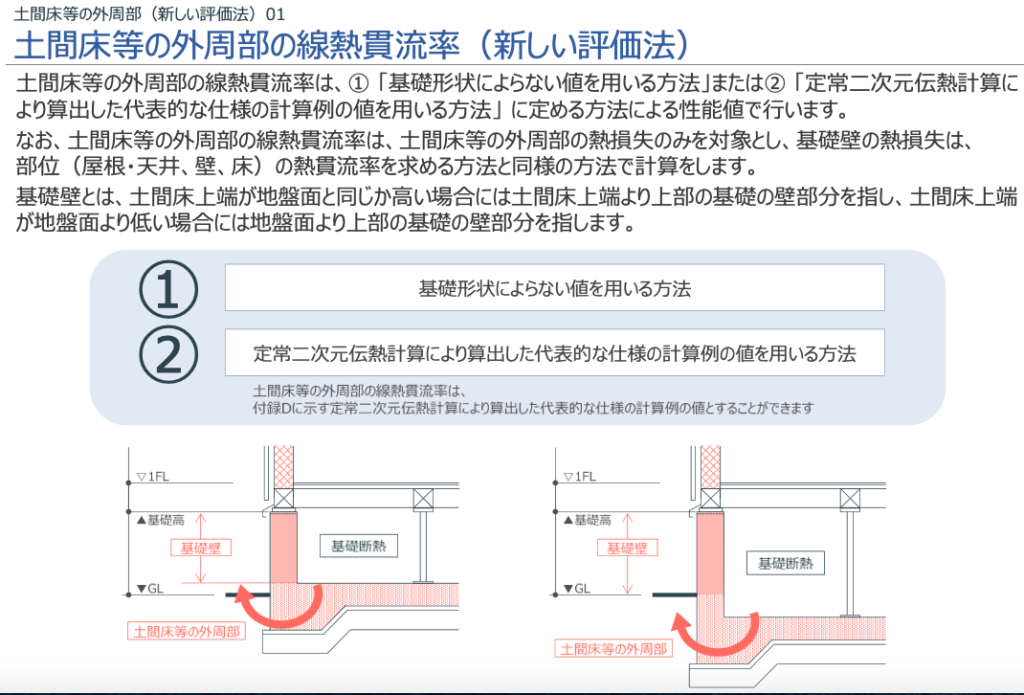

C2)土間床等の外周⻑さと線熱貫流率の入力基礎断熱部分(土間床等の部分を含む)の外周⻑さ、線熱貫流率、

日射の当たらない基礎等かどうかを入力します。床断熱部に該当する部分については、入力は必要ありません。

q 土間床等の面積の入力で入力された、部位番号、部位名が表示されます。

r 計算を行う土間床等の外周長さ(m)を入力します。

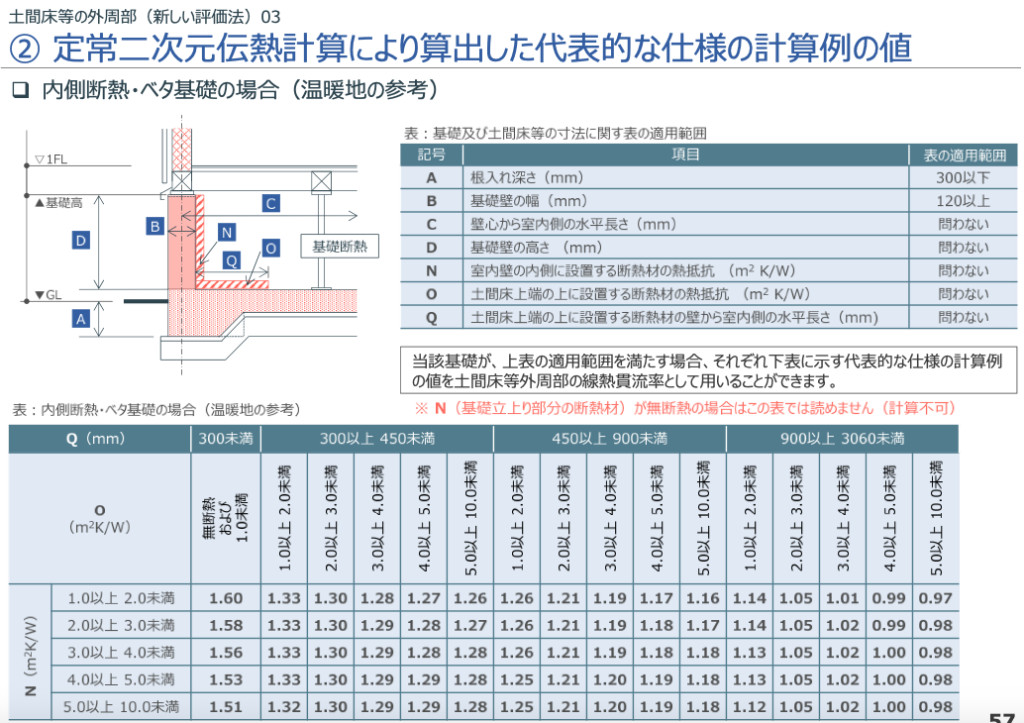

s 土間床等の外周部の熱線貫流率を入力します。

t 日射の当たらない基礎壁かどうかを選択します。
日射の当たらない基礎壁とは、床下空間等の日射の当たらない基礎です。
チェックを入れると温度差係数0.7で計算します。

C3)基礎壁の入力基礎壁の全てを入力します。

u 基礎壁の仕様番号を入力を入力します。(計算に影響はありません)

v 基礎壁の方位(南、東、北、西、南東、北東、北西、南西)を選択します。

w 基礎壁面積(m2)を入力します。

x 部位の熱線貫流率計算シートで計算を行った基礎壁の熱線貫流率を入力します。

y 日射の当たらない基礎等かどうかを選択します。
日射の当たらない基礎等とは、床下空間等に日射の当たらない基礎です。
チェックを入れると温度差係数0.7で計算します。
日射熱取得量は0.7となります。

玄関土間床の部分など、上図のような床断熱工法における玄関土間床等の床裏側に接する基礎壁の部分は、基礎壁を忘れず算定をする必要があります。
床断熱と基礎断熱の境界部分である【部位1】【部位2】は床断熱があるものとみなし、別途加算する必要はありません。※今後運用が変わる場合があります。

「共通条件・結果」のシートの確認

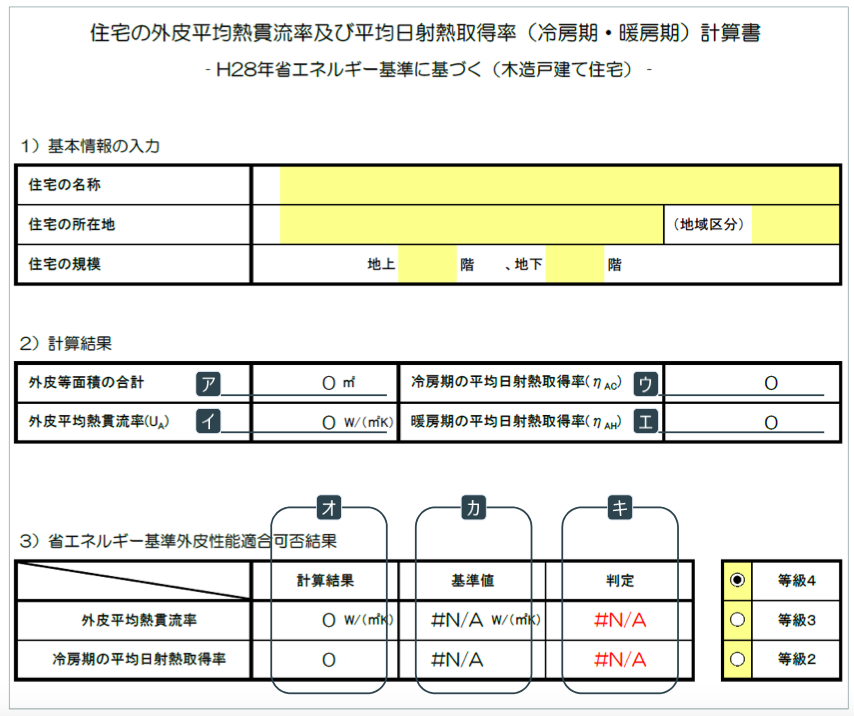

すべての入力が終わると「共通条件・結果」のシートの2)計算結果に計算結果(設計値)が、3)省エネ基準外皮性能適合可否結果に基準値との判定結果が表示されます。

ア外皮等面積の合計値です。

イ外皮平均熱線貫流率の計算結果(設計値)です。

ウ冷房期の平均日射熱取得率の計算結果(設計値)です。

エ暖房期の平均日射熱取得率の計算結果(設計値)です。外皮性能における基準値はありません。

オこの住戸の計算結果(設計値)です。
省エネルギーで基準では、外皮平均熱貫流率と冷房期の平均日射熱取得率が評価対象となります。

カ基準値です。この計算シートでは、選択される「地域の区分」と「等級」によって数字が変わります。

キ計算値が基準値以下であれば「適合」、基準値を超えていると「不適合」となります。
　▶地域区分によって外皮平均熱線貫流率(Ua)と冷房期の平均日射熱取得率(ηac)のいずれかの基準がない場合があります。
